产品特点：数控液压摆式剪板机是用一个刀片相对另一刀片作往复直线运动剪切板材的机器。是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙...
全国免费服务热线：180-6895-499960秒在线服务 30分钟技术答复 24小时技术方案

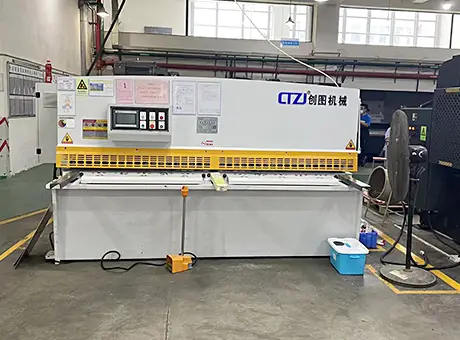

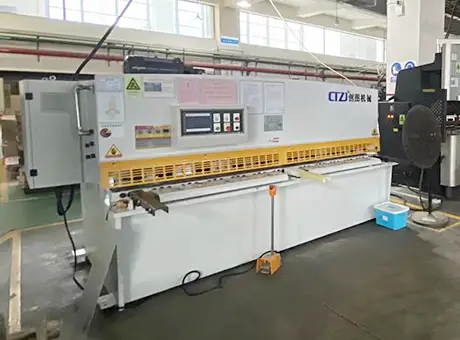

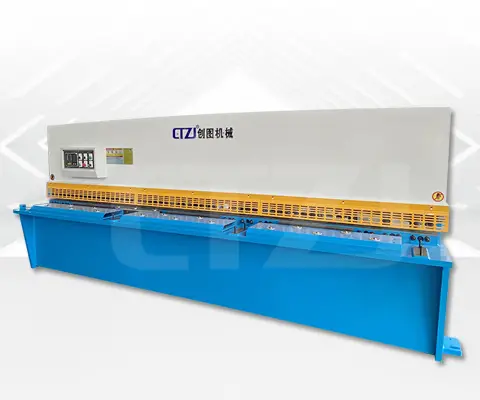

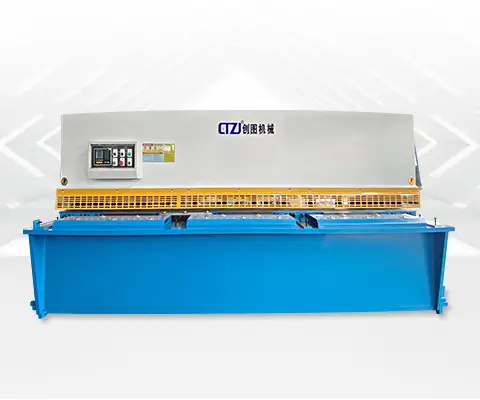

数控液压摆式剪板机是用一个刀片相对另一刀片作往复直线运动剪切板材的机器。是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。
产品广泛适用于航空、轻工、冶金、化工、建筑、船舶、汽车、电力、电器、装潢等行业提供所需的专用机械和成套设备。
1.数控摆式剪板机全钢结构设计、制作，外型美观，结构可靠。
2.运用UG（有限元）分析方法，经计算机辅助优化设计。
3.整体钢板焊接结构，具有良好的强度，刚度和抗振性，两缸固定于左右立柱上，工作台面上设有辅助刀座，便于刀片作微量调节，工作台面上还装有送料滚球，操作轻便。
4.采用振动时效技术进行消除内应力处理。
5.整体框架采用喷砂方式除锈，并喷有防锈漆。
1.刀片间隙设有调整机构，适应不同板厚及材质的剪切需要。
2.上、下刀片，可使用两个刃口剪切，采用优质材料制作，提高刀片的耐磨性和使用寿命。
3.上刀架采用内倾结构，便于落料，提高了制件的精度。
4.调整剪切行程，既可提高加工效率，又可实现分段剪切功能。
5.剪切次数设有自动计数，减少了繁锁的清点工作。
6.墙板内侧设有手动加油泵，操作方便，保证关键部位的润滑。
规格 型号 | 可剪板厚 (mm) | 可剪半髋 (mm) | 剪切角 (°) | 行程次数 (/min) | 后挡料范围 (mm) | 电机功率 (kw) |
| QC12Y-4X2500 | 4 | 2500 | 1°30' | 18 | 20~600 | 4.0 |
| QC12Y-4X3200 | 4 | 3200 | 1°30' | 18 | 20~600 | 5.5 |
| QC12Y-4X4000 | 4 | 4000 | 1°30' | 12 | 20~600 | 5.5 |
| QC12Y-4X5000 | 4 | 5000 | 1°30' | 10 | 20~600 | 5.5 |
| QC12Y-4X6000 | 4 | 6000 | 1°30' | 7 | 20~800 | 7.5 |
| QC12Y-6X2500 | 6 | 2500 | 1°30' | 18 | 20~600 | 7.5 |
| QC12Y-6X3200 | 6 | 3200 | 1°30' | 14 | 20~600 | 7.5 |
| QC12Y-6X4000 | 6 | 4000 | 1°30' | 12 | 20~600 | 7.5 |
| QC12Y-6X5000 | 6 | 5000 | 1°30' | 10 | 20~600 | 7.5 |
| QC12Y-6X6000 | 6 | 6000 | 1°30' | 7 | 20~800 | 7.5 |
| QC12Y-8X2500 | 8 | 2500 | 1°30' | 14 | 20~600 | 7.5 |
| QC12Y-8X3200 | 8 | 3200 | 1°30' | 10 | 20~600 | 7.5 |
| QC12Y-8X4000 | 8 | 4000 | 1°30' | 8 | 20~600 | 11 |
| QC12Y-8X5000 | 8 | 5000 | 1°30' | 7 | 20~800 | 15 |
| QC12Y-8X6000 | 8 | 6000 | 1°30' | 5 | 20~800 | 15 |
| QC12Y-8X8000 | 8 | 8000 | 1°30' | 5 | 20~800 | 15 |
| QC12Y-10X2000 | 10 | 2000 | 1°30' | 12 | 20~600 | 11 |
| QC12Y-10X2500 | 10 | 2500 | 1°30' | 10 | 20~600 | 11 |
| QC12Y-10X3200 | 10 | 3200 | 1°30' | 10 | 20~600 | 11 |
| QC12Y-10X4000 | 10 | 4000 | 1°30' | 8 | 20~600 | 15 |
| QC12Y-12X2000 | 12 | 2000 | 2° | 12 | 20~600 | 15 |
| QC12Y-12X2500 | 12 | 2500 | 2° | 10 | 20~600 | 15 |
| QC12Y-12X3200 | 12 | 3200 | 2° | 9 | 20~600 | 15 |
| QC12Y-12X4000 | 12 | 4000 | 2° | 8 | 20~800 | 18.5 |
| QC12Y-12X5000 | 12 | 5000 | 2° | 7 | 20~800 | 22 |
| QC12Y-12X6000 | 12 | 6000 | 2° | 6 | 20~800 | 22 |
| QC12Y-12X8000 | 12 | 8000 | 2° | 5 | 20~800 | 22 |
| QC12Y-16X2500 | 12 | 2500 | 2° | 8 | 20~600 | 18.5 |
| QC12Y-16X3200 | 12 | 3200 | 2° | 7 | 20~600 | 18.5 |
| QC12Y-16X4000 | 12 | 4000 | 2° | 5 | 20~600 | 18.5 |
| QC12Y-20X2000 | 12 | 2000 | 2°30' | 8 | 20~800 | 22 |
| QC12Y-20X2500 | 12 | 2500 | 2°30' | 6 | 20~800 | 22 |
| QC12Y-20X3200 | 12 | 3200 | 2°30' | 6 | 20~1000 | 30 |
| QC12Y-20X4000 | 12 | 4000 | 2°30' | 6 | 20~1000 | 30 |
| QC12Y-25X2000 | 12 | 2000 | 3° | 6 | 20~1000 | 30 |
| QC12Y-25X2500 | 12 | 2500 | 3° | 6 | 20~1000 | 30 |
| QC12Y-25X3200 | 12 | 3200 | 3° | 6 | 20~1000 | 37 |
| QC12Y-30X2500 | 12 | 2500 | 3°30' | 6 | 20~1000 | 37 |
| QC12Y-30X3200 | 12 | 3200 | 3°30' | 5 | 20~1000 | 45 |
| QC12Y-40X2500 | 12 | 2500 | 4° | 5 | 30~1000 | 55 |
| QC12Y-40X3200 | 12 | 3200 | 4° | 5 | 20~1000 | 55 |
| QC12Y-50X3000 | 50 | 3000 | 3° | 5 | - | 90x3 |
| QC12Y-50X6000 | 50 | 6000 | 3° | 5 | - | 90x5 |
| QC12Y-60X3500 | 60 | 3500 | 3°30' | 5 | - | 90x4 |
